Alumine fondue rose A98

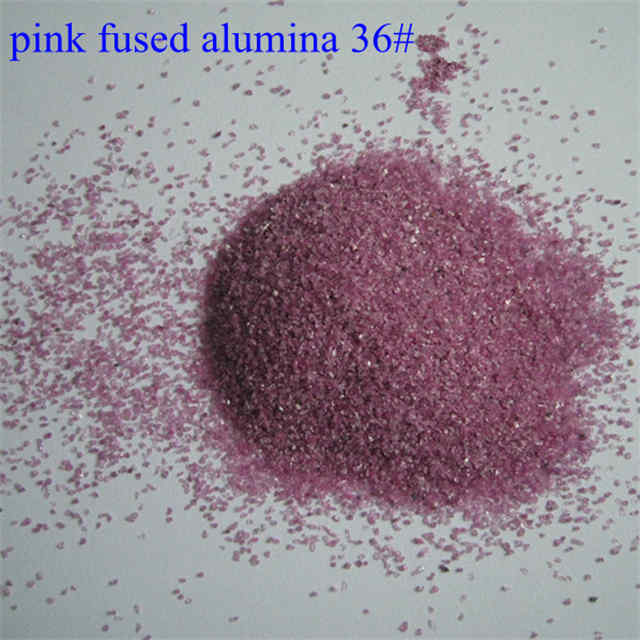

L’alumine fondue rose est une alumine Bayer obtenue par fusion électrique à haute température, additionnée d’une quantité précise de chrome oxydé. Sa couleur rose lui confère une dureté comparable à celle de l’alumine WA, tandis que sa ténacité est supérieure. Les outils abrasifs fabriqués à partir de cette alumine présentent une excellente durabilité et une grande pureté d’usinage. Ils sont particulièrement adaptés à la rectification de précision d’outils de mesure, d’arbres principaux de tours, de pièces d’instruments et d’appareils, ainsi qu’au filetage de pièces et à la fabrication d’échantillonneurs, etc.
PROPRIÉTÉS PHYSIQUES
| Minéraux de base | α-Al2O3 |
| Taille des cristaux (μm) | 600-2000 |
| Densité réelle g/cm3 | ≥3,90 |
| Masse volumique apparente g/cm3 | 1,40-1,91 |
ANALYSE CHIMIQUE TYPIQUE [%]
| faible teneur en chrome | chrome moyen | Chromage élevé | ||||||
| Al2O3
(%) |
Cr2O3
(%) |
Na2O
(%) |
Al2O3
(%) |
Cr2O3
(%) |
Na2O
(%) |
Al2O3
(%) |
Cr2O3
(%) |
Na2O
(%) |
| ≥98,50 | 0,20-0,45 | ≤0,50 | ≥98,20 | 0,45-1,00 | ≤0,55 | ≥97,40 | 1.00-2.00 | ≤0,55 |
1. Utilisé pour les matériaux réfractaires, le moulage, la fonderie et la peinture, etc.
Tailles : 0-1 mm, 1-3 mm, 3-5 mm, 5-8 mm
2. Utilisé pour le sablage, le meulage, le traitement de la céramique, le décapage de la rouille, le traitement de surface, le revêtement de sol, les couches résistantes à l’abrasion, etc.
DISTRIBUTION GRANULOMÉTRIQUE DES PARTICULES
| F8 | +4000 µm | 0 | +2800 µm | ≤20% | +2360 µm | ≥45% | +2360+2000 µm | ≥70% | -1700 µm | ≤3% |
| F10 | +3350 µm | 0 | +2360 µm | ≤20% | +2000 µm | ≥45% | +2000+1700 µm | ≥70% | -1400 µm | ≤3% |
| F12 | +2800 µm | 0 | +2000 µm | ≤20% | +1700 µm | ≥45% | +1700+1400 µm | ≥70% | -1180 µm | ≤3% |
| F14 | +2360 µm | 0 | +1700 µm | ≤20% | +1400 µm | ≥45% | +1400+1180 µm | ≥70% | -1000 µm | ≤3% |
| F16 | +2000 µm | 0 | +1400 µm | ≤20% | +1180 µm | ≥45% | +1180+1000 µm | ≥70% | -850 µm | ≤3% |
| F20 | +1700 µm | 0 | +1180 µm | ≤20% | +1000 µm | ≥45% | +1000+850 µm | ≥70% | -710 µm | ≤3% |
| F22 | +1400 µm | 0 | +1000 µm | ≤20% | +850 µm | ≥45% | +850+710 µm | ≥70% | -600 µm | ≤3% |
| F24 | +1180 µm | 0 | +850 µm | ≤25% | +710 µm | ≥45% | +710+600 µm | ≥65% | -500 µm | ≤3% |
| F30 | +1000 µm | 0 | +710 µm | ≤25% | +600 µm | ≥45% | +600+500 µm | ≥65% | -425 µm | ≤3% |
| F36 | +850 µm | 0 | +600 µm | ≤25% | +500 µm | ≥45% | +500+425 µm | ≥65% | -355 µm | ≤3% |
| F46 | +600 µm | 0 | +425 µm | ≤30% | +355 µm | ≥40% | 355+300 µm | ≥65% | -250 µm | ≤3% |
| F54 | +500 µm | 0 | +355 µm | ≤30% | +300 µm | ≥40% | +300+250 µm | ≥65% | -212 µm | ≤3% |
| F60 | +425 µm | 0 | +300 µm | ≤30% | +250 µm | ≥40% | 250+212 µm | ≥65% | -180 µm | ≤3% |
| F70 | +355 µm | 0 | +250 µm | ≤25% | +212 µm | ≥40% | +212+180 µm | ≥65% | -150 µm | ≤3% |
| F80 | +300 µm | 0 | +212 µm | ≤25% | +180 µm | ≥40% | +180+150 µm | ≥65% | -125 µm | ≤3% |
| F90 | +250 µm | 0 | +180 µm | ≤20% | +150 µm | ≥40% | +150+125 µm | ≥65% | -106 µm | ≤3% |
| F100 | +212 µm | 0 | +150 µm | ≤20% | +125 µm | ≥40% | +125+106 µm | ≥65% | -75 µm | ≤3% |
| F120 | +180 µm | 0 | +125 µm | ≤20% | ≥40% | ≥40% | +106+90 µm | ≥65% | -63 µm | ≤3% |
| F150 | +150 µm | 0 | +106 µm | ≤15% | +75 µm | ≥40% | +75+63 µm | ≥65% | -45 µm | ≤3% |
| F180 | +125 µm | 0 | +90 µm | ≤15% | +75 µm | * | +75+63 µm | ≥40% | -53 µm | * |
| F220 | +106 µm | 0 | +75 µm | ≤15% | +63 µm | * | +63+53um | ≥40% | -45 µm | * |
Principalement des applications
-Diverses meules, meules vitrifiées et abrasifs appliqués
Abrasif par projection à sec et humide
-Sablage fin
-Réfractaires et revêtements de four
Verre et céramique : marquage décoratif, dépolissage et marquage au trait
-Métaux : Élimination des dépôts durs/investissements/peinture/calamine/rouille/soudure/flexion/
-Pièces moulées et forgées
-Rodage et polissage/Lapidaire/Optique
– Production d’énergie nucléaire et électrique
-Industries pétrolières et gazières
– Plastiques et composites : Préparation pour la peinture ou la métallisation
